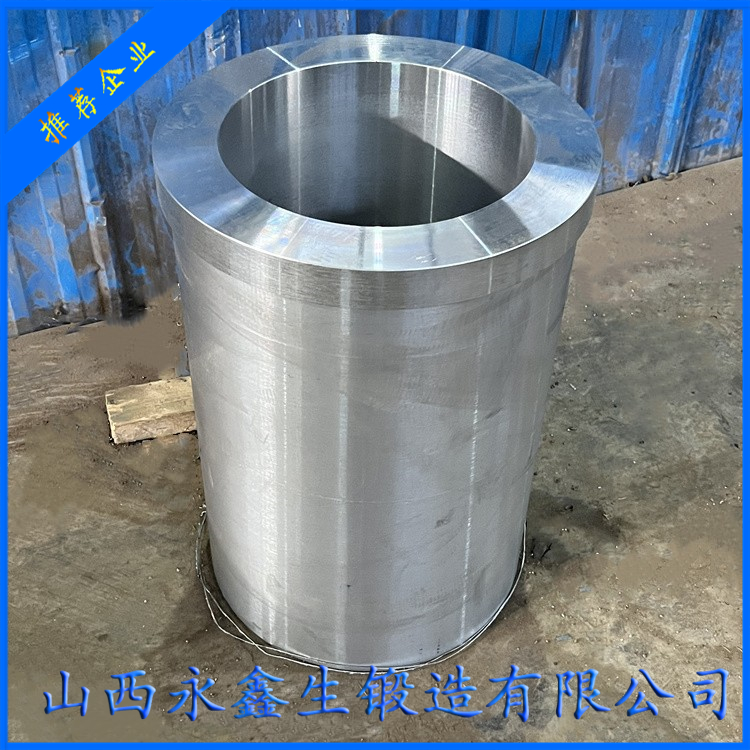

合金钢筒体锻件 —— 重载高压工况下的核心构件解析

在石油、电力、船舶、重型机械等高端装备领域，重载、高压、交变载荷、中高温等复杂工况成为常态，普通碳钢筒体锻件已难以满足性能需求。合金钢筒体锻件凭借优异的综合力学性能，成为此类场景的核心选择。山西永鑫生重工股份有限公司专注合金钢筒体锻件研发制造，掌握成熟的材料适配、工艺控制与质量保障技术，为客户提供适配各类极端工况的高品质合金钢筒体产品。

一、合金钢筒体锻件的性能优势与材质分类

合金钢筒体锻件的核心价值，在于通过精准的合金元素配比，实现强度、韧性、耐热性、耐蚀性、抗疲劳性的协同提升，解决碳钢锻件 “强度不足、韧性欠缺、耐热性差” 的痛点。相较于碳钢，合金钢筒体锻件抗拉强度可提升 30%-50%，低温冲击韧性提升 40% 以上，高温抗蠕变性能大幅增强，服役寿命延长 2-3 倍。永鑫生重工生产的合金钢筒体锻件，覆盖低合金结构钢、中合金耐热钢、高合金特种钢三大体系，主流材质及性能特点如下：

Cr-Mo 系低合金结构钢：以 35CrMo、42CrMo 为核心，是工业领域应用最广泛的合金钢材质。该系列材质通过 Cr、Mo 元素固溶强化，细化晶粒、提升淬透性，兼具高强度与良好韧性。35CrMo 耐热性突出，在 500℃以下高温环境中性能稳定，适用于蒸汽管道、锅炉筒体、热交换器筒体；42CrMo 韧性与强度均衡，调质后屈服强度≥650MPa，抗拉强度 800-1000MPa，适配高压液压缸、汽轮机汽缸、重型机械主轴筒体等。

Cr-Ni-Mo 系高韧性合金钢：包括 40CrNiMoA、34CrNi3Mo 等，添加 Ni 元素显著提升低温韧性与抗疲劳性能。40CrNiMoA 淬透性极佳，厚截面锻件心部与表面性能均匀，-40℃低温冲击功≥60J，适配大型重载设备、低温压力容器筒体；34CrNi3Mo 抗交变载荷能力强，疲劳寿命优于普通合金钢，常用于风电设备塔筒、核电设备支承筒体。

Cr-Mo-V 系耐热合金钢：以 12Cr1MoV、P91、P92 为代表，专为高温高压工况设计。12Cr1MoV 在 580℃以下具备优良的热强性与组织稳定性，是火电锅炉过热器、蒸汽管道筒体的专用材质；P91、P92 马氏体耐热钢经淬火 + 高温回火处理，高温持久强度是普通 Cr-Mo 钢的 1.5 倍，适配超临界、超超临界火电设备筒体。

特种合金合金钢：如 Inconel 625、Monel 400 等镍基合金筒体，具备超强耐蚀性与高温稳定性，适配化工强腐蚀介质、航空航天高温部件等极端场景。

二、永鑫生重工合金钢筒体锻件的工艺控制要点

合金钢材质成分复杂、热处理敏感性高，制造难度远大于碳钢，对工艺精度、装备能力、过程管控要求严苛。永鑫生重工依托 30 年锻造经验与万吨级装备，形成一套成熟的合金钢筒体锻件制造工艺体系，核心控制要点如下：

原材料纯净度控制：选用优质电渣重熔钢锭，严格控制 S、P 等有害元素含量（S≤0.015%、P≤0.025%），减少夹杂物与偏析。原材料入厂经光谱成分分析、超声波探伤、低倍组织检验三重把关，杜绝不合格坯料投产定襄县鑫生锻件厂。

锻造工艺精准控制：采用 “多向锻造 + 马架扩孔” 复合工艺，控制始锻温度 1150-1200℃、终锻温度≥850℃，避免过热、过烧或低温锻造导致的裂纹。每道次变形量控制在 25%-30%，确保锻造比≥5，彻底压实内部缺陷，使金属流线沿筒体轮廓连续分布，提升周向、轴向性能均匀性。

热处理工艺定制化：针对不同合金钢材质制定专属热处理方案：35CrMo、42CrMo 采用 “调质处理（淬火 + 高温回火）”，获得回火索氏体组织，保证强度与韧性平衡；12Cr1MoV 采用 “正火 + 高温回火”，稳定珠光体 + 贝氏体组织；P91、P92 采用 “淬火 + 高温回火”，形成均匀回火马氏体组织。使用大型台车式热处理炉，炉温控制精度 ±5℃，确保厚壁筒体（壁厚≤500mm）内外性能一致定襄县鑫生锻件厂。

尺寸精度与表面质量控制：采用数控立车、深孔钻镗床进行机械加工，严格控制内径、外径、长度、壁厚公差，壁厚差≤2mm，同心度误差≤0.1% 直径；表面无裂纹、折叠、夹杂等缺陷，非加工表面粗糙度 Ra≤12.5μm，加工表面 Ra≤3.2μm。

三、质量检测与典型应用场景

永鑫生重工合金钢筒体锻件执行全流程质量检测，除常规力学性能、尺寸检测外，重点针对合金钢特性增加专项检测：高温拉伸试验、高温持久强度试验、蠕变试验、晶间腐蚀试验、金相组织分析等。无损检测覆盖 UT（内部缺陷）、MT（表面裂纹）、PT（表面细微缺陷），关键产品按 ASME 标准执行，确保零缺陷出厂。典型应用场景包括：

石油化工：加氢反应器筒体（40CrNiMoA 材质）、高压分离器筒体（35CrMo 材质），承受 15-30MPa 高压、300-450℃高温及氢气腐蚀定襄县鑫生锻件厂；

电力能源：火电汽轮机汽缸（42CrMo 材质）、锅炉汽包（12Cr1MoV 材质）、核电反应堆支承筒体（34CrNi3Mo 材质）；

船舶海工：深海钻井平台液压缸筒（40CrNiMoA 材质）、船用发动机汽缸体（35CrMo 材质），适应海水腐蚀与重载冲击定襄县鑫生锻件厂；

工程机械：重型起重机液压缸筒（42CrMo 材质）、矿山机械破碎筒体（34CrNi3Mo 材质），承受交变载荷与强冲击。

合金钢筒体锻件是高端装备应对复杂工况的 “核心利器”，其性能优劣直接关系装备运行安全。永鑫生重工凭借对合金钢材质的深度理解、成熟的制造工艺与严苛的质量管控，持续为客户提供高性能、高可靠性的合金钢筒体锻件，助力各行业装备突破性能瓶颈，在重载高压场景中实现稳定长效运行。
