耐高温、抗氢蚀 —— 山西永鑫生重工 P91/P92 筒体锻件解析

在火力发电、石油加氢裂化等高端能源装备领域，核心部件长期服役于 600℃以上的高温、高压及临氢环境。普通钢材在此条件下会迅速发生蠕变、氧化甚至氢脆失效。因此，必须采用专用的耐热抗氢钢。P91/P92 马氏体耐热钢，正是目前该领域的主流材料。山西永鑫生重工股份有限公司，凭借深厚的技术积累与15000 吨快锻油压机等重型装备，成功攻克 P91/P92 筒体锻件的制造难题，产品性能达到国际先进水平，为我国能源装备自主化贡献力量。

一、P91/P92 钢：高温领域的 “超级英雄”

P91（对应国标 10Cr9Mo1VNb）和 P92（对应国标 10Cr9MoW2VNbBN）是改良型的 9% Cr 系马氏体耐热钢。通过添加 Mo、V、Nb、N（P91）以及 W、B（P92）等微量元素，其微观结构得到极大优化。

P91：具有优异的高温强度、抗蠕变性能和抗氧化性能。在 600℃下，其持久强度是传统 12Cr1MoV 钢的 2 倍以上，广泛用于超临界电站锅炉的集箱、主蒸汽管道及石化加氢反应器筒体锻件。

P92：在 P91 基础上用 W 替代部分 Mo，并添加微量 B，进一步提升了高温蠕变强度，可在 620-650℃的超超临界机组中长期服役，是当前最先进的耐热钢之一。

这两种钢材的共同特点是：必须通过精确的锻造和严格的热处理，才能获得纯净、均匀的马氏体组织，从而发挥其卓越的高温性能。工艺控制难度极大，是衡量一个锻造企业技术水平的试金石。

二、永鑫生重工：P91/P92 筒体锻件的工艺突破

永鑫生重工针对 P91/P92 材质特性，制定了一套完整、精密的生产工艺，确保锻件质量稳定可靠。

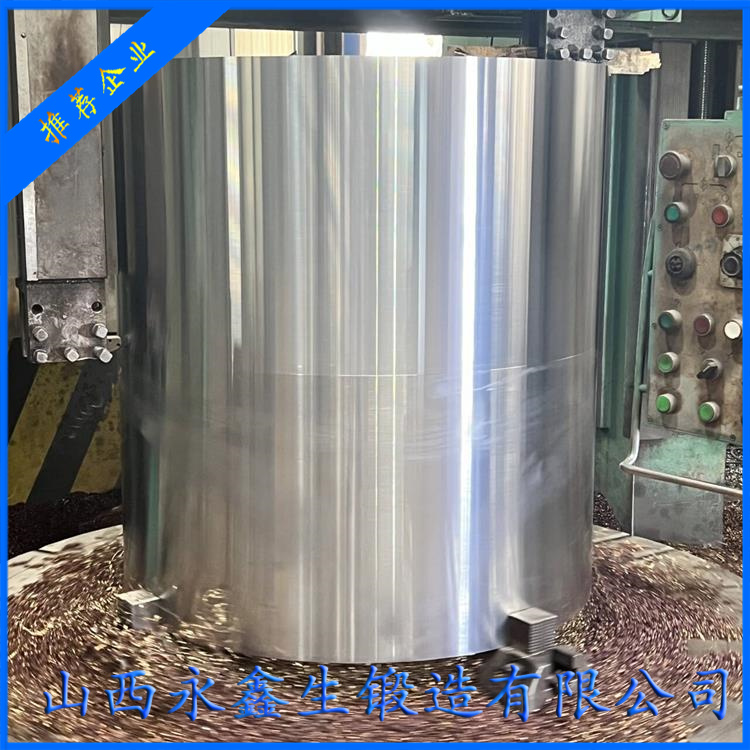

特种锻造，控制晶粒度P91/P92 钢的锻造温度区间极窄（约 1180-950℃），且对变形速率敏感。永鑫生重工使用15000 吨快锻油压机，实现 “低温快锻” 工艺。在保证足够锻造比（≥4）的前提下，严格控制终锻温度，避免晶粒粗大。通过大型马架扩孔机进行精确扩孔整形，确保筒体壁厚均匀，组织致密。

黄金热处理曲线，核心技术这是永鑫生重工的核心机密。P91/P92 的热处理直接决定其金相组织和性能。公司采用数控环形加热炉和台车式热处理炉，执行专用的 “正火 + 高温回火” 工艺：

正火：将锻件加热至 1040-1070℃（P91）或 1050-1080℃（P92），充分保温，确保完全奥氏体化，然后进行空冷或风冷，快速通过奥氏体不稳定区，形成马氏体。

高温回火：在 740-780℃下进行长时间保温回火，将脆硬的马氏体转化为韧性好、组织稳定的回火马氏体。整个过程由计算机全自动控制，炉温波动控制在 ±5℃以内，确保每一件锻件性能均一稳定。

全流程质量护航

原料：选用顶级钢厂的真空精炼（VD/VOD）钢锭，确保极低的 P、S 含量和气体含量。

检验：成品除常规力学性能（高温拉伸、持久强度）测试外，还进行金相分析，确保马氏体组织纯度≥98%；并通过超声波探伤（UT）、涡流探伤（ET）等手段，严格控制内部和表面缺陷。

三、永鑫生 P91/P92 筒体锻件的核心优势

性能卓越：高温持久强度、许用应力完全符合 ASTM 标准，可替代进口产品。

规格齐全：可生产外径 Φ325-Φ1500mm，壁厚 20-150mm 的各类筒体 / 筒节锻件。

质量稳定：三十年锻造经验，工艺成熟，批次稳定性好。

交期快捷：全产业链生产，无需外协，有效缩短生产周期。

四、结语

随着我国能源结构的优化升级，超临界、超超临界发电技术及大型石化炼化项目持续建设，对 P91/P92 高端筒体锻件的需求日益增长。山西永鑫生重工股份有限公司，以重型锻造装备为基，以创新热处理工艺为魂，成功打破国外技术壁垒，实现了 P91/P92 筒体锻件的国产化、高品质化。公司生产的耐热钢筒体锻件，正源源不断地应用于国家重点能源工程，为保障国家能源安全、推动装备制造业升级贡献着 “永鑫生力量”。
