筒体锻件生产全流程：从钢锭到成品，10 大工序道道关键

一块重达几十吨的实心钢锭，怎么变成一个无缝一体、厚壁耐压、耐高温、耐腐蚀、精度达标的筒体锻件？很多人以为就是 “把钢锭烧红、砸成筒”，其实筒体锻件生产是工业级精密制造，10 多道核心工序、道道关键、一步错全报废，合格率直接决定生死。

今天带你走进山西永鑫生重工车间，全程揭秘筒体锻件从钢锭到成品的 10 大工序，通俗易懂，看完你就知道一块合格筒体锻件有多难、多讲究、多考验技术。

第 1 步：原材料精选（源头定生死，不合格直接退货）

我们只用国内外一线钢厂优质钢锭，材质覆盖碳钢、合金钢、不锈钢、双相钢、镍基合金。钢锭进厂必须过三重严格检验，缺一不可：

外观：无裂纹、无重皮、无夹杂、无气泡、无缩孔；

光谱分析：化学成分 100% 合格，碳、锰、铬、钼、镍等元素精准达标；

超声波探伤 (UT)：内部无气孔、无疏松、无夹层、无缺陷。不合格钢锭直接退货，绝不投产、不凑活、不冒险—— 源头质量是底线。

第 2 步：加热（烧到 1150–1240℃，温度差 20℃就裂）

钢锭放进智能数控加热炉，分段缓慢加热：低温缓升防裂纹、中温匀质、高温透烧。

碳钢 / 合金钢：1150–1220℃；

不锈钢 / 双相钢：1050–1150℃；

镍基合金：1180–1250℃。保温时间按1.5–2 分钟 /mm精准计算，确保内外温度均匀，不过热、不过烧、晶粒不粗大。温度控制极严：误差 ±20℃，全程红外测温实时监控 —— 温度低锻不动易裂，温度高过烧变脆报废。

第 3 步：镦粗（压扁钢锭，压实内部气孔）

烧红的钢锭送到5000 吨 / 10000 吨 / 15000 吨油压机下，垂直强力镦粗，把细长钢锭压扁、变粗，高度降低、直径变大。目的：压实内部气孔、疏松、打碎杂质、细化晶粒、提高致密度，让钢锭从 “疏松” 变 “致密”—— 这一步决定筒体内部质量，气孔压不实直接报废。

第 4 步：冲孔（中间冲出圆孔，变成空心毛坯）

镦粗后的圆饼，在中心位置用专用冲孔模具，油压机强力冲出一个通孔，变成中间空心、外圈厚实的圆筒毛坯。冲孔后毛坯：无缝、整体、无焊缝、无拼接，为后续拔长打下基础 —— 绝对不能有裂纹、毛刺、变形。

第 5 步：芯棒拔长（最核心！拉长、修壁、成型）

把冲孔后的空心毛坯，套在预热至 300–400℃的芯棒上，油压机反复锻打、拉长，调整壁厚、修正圆度、控制长度，直到接近成品尺寸。关键要点：

全程控制壁厚均匀、圆度精准、直线度达标；

金属纹理沿筒体轴向连续分布，强度均匀、无薄弱点、抗疲劳、耐压；

终锻温度≥800℃，防止低温锻打开裂。这一步是筒体锻件成型核心，直接决定壁厚均匀度、圆度、直线度。

第 6 步：整形（精修圆度、直线度、端面）

拔长后的筒体毛坯，上专用整形模具，油压机精整，修正椭圆、校直筒体、平整端面、保证同轴度。精度控制：椭圆度≤0.1% D、直线度≤1mm/m—— 整形不到位，后续加工和装配全废。

第 7 步：热处理（调整硬度强度，让筒体 “又硬又韧”）

整形后的筒体毛坯，进全自动热处理炉，根据材质做精准处理：

碳钢：正火 + 回火（消除应力、细化晶粒、韧性好、不易裂）；

低合金耐热钢：调质（淬火 + 高温回火）（强度高、耐高温、抗蠕变、耐压）；

不锈钢 / 双相钢：固溶处理 + 水淬（耐腐蚀、韧性好、耐氯离子）；

镍基 / 核级钢：固溶 + 时效处理（耐高温、抗腐蚀、核级性能）。热处理后：硬度均匀、强度达标、韧性好、消除内应力、加工和使用时不变形、不开裂—— 热处理不到位，用久必裂。

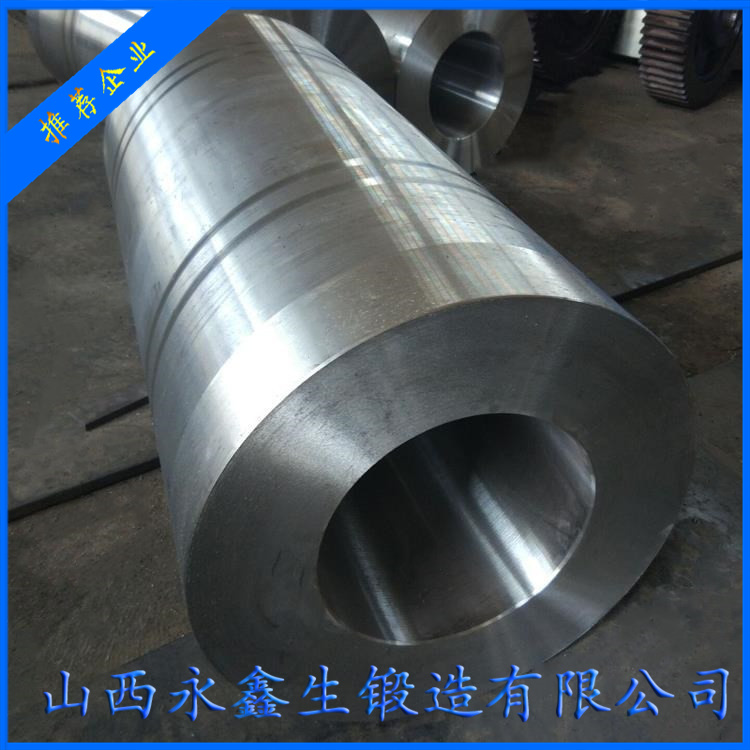

第 8 步：粗加工（车外圆、车内孔、车端面，留余量）

热处理后送大型数控立车 / 车床：

车外圆：直径留 2–3mm 精加工余量；

车内孔：内圆光滑、尺寸精准；

车上下端面：平整、光滑、长度达标。

第 9 步：无损探伤（UT/MT/PT 全检，不放过任何缺陷）

粗加工后做100% 三道无损检测，全面排查：

超声波探伤 (UT)：查内部气孔、疏松、夹杂、裂纹；

磁粉探伤 (MT)：查表面和近表面裂纹、缺陷；

渗透探伤 (PT)：查微小表面缺陷、细微裂纹。有任何超标缺陷直接报废，绝不返修使用、不冒险出厂—— 安全底线不能破。

第 10 步：精加工 + 终检 + 防锈包装发货

精加工：数控车床精车内外圆、端面、倒角，公差 ±0.02mm，表面粗糙度 Ra≤1.6μm；

终检：三坐标全尺寸检测、硬度逐点测、光谱复检、水压试验（高压筒体 1.25–1.5 倍设计压力保压 30 分钟）；

标识：打钢印（材质、规格、炉号、批号、标准、检验印记）；

防锈：涂防锈油 / 漆，防止生锈；

包装：防水、防磕碰，专车发货。

山西永鑫生重工：全流程自研自产、严控每一步

我们拥有从锻造、热处理、机加工到检测的完整产业链，设备先进、工艺成熟、管理严格：

锻造：5000T、10000T、15000T 油压机 + 芯棒拔长系统；

热处理：全自动热处理炉、大型热处理窑；

机加工：大型数控立车、车床、镗床、五轴加工中心；

检测：光谱仪、超声波探伤仪、磁粉探伤仪、渗透检测仪、三坐标测量机、水压试验设备。

一块合格筒体锻件，10 多道工序、几十道检验、几十吨钢材、上千度高温、万吨级压力、无数次精密测量，缺一不可、一步错全报废。山西永鑫生重工，每一块筒体锻件都用心锻造、用心检测、用心交付，为客户提供安全、耐用、可靠、高精度的筒体锻件产品。
